O uso do biogás para gerar energia térmica tem apresentado um grande potencial energético nas propriedades rurais catarinenses. No município de Laurentino, região do Alto Vale do Itajaí, a Epagri assessorou uma família de agricultores familiares na construção de um Biodigestor de Baixo Custo, onde o biogás é usado para destinar gás ao fogão e aquecer a água da sala de ordenha e da residência.
Já no primeiro mês de uso do biodigestor, os agricultores Ademar e Zenilde Nunes Luiz economizaram R$260 com a nova fonte energética: R$100 pela lenha que deixou de usar no fogão; R$120 com o gás que antes era necessário para aquecer a água na sala de ordenha; e R$40 com energia elétrica antes gasta pelo chuveiro. Com essa economia, o investimento inicial de R$ 4,5 mil foi pago em 1,5 anos.
“Além disso, o esterco fermentado no biodigestor é passado para uma esterqueira para depois ser utilizado nas lavouras e pastagens, reduzindo a necessidade de adubação química e os custos da produção”, diz o extensionista rural Osnei Muniz, responsável pelo projeto do biodigestor. Ele ressalta que a iniciativa pode vir a dar mais lucro ainda aos produtores com a venda futura de créditos de carbono no mercado internacional, conforme o protocolo de Quioto.
O sistema não gerou apenas economia para os agricultores, como também impactou diretamente a sustentabilidade da propriedade rural: ao dar o destino correto aos resíduos, baixou o consumo de adubos, reduziu-se a exploração de matas nativas para lenha e impediram-se a emissão dos gases de efeito estufa e a contaminação do solo e da água.
Construindo um Biodigestor de Baixo Custo
A tecnologia é simples e de baixo custo. Segundo Muniz, o sistema comprovou que os dejetos produzidos por 1 vaca/mês são suficientes para a família economizar aproximadamente 1,5 botijão de gás. Na propriedade da família Luiz foi construído um sistema para utilizar esterco de 30 vacas, que, para isso, conta com um biodigestor com capacidade de 90m³ e uma esterqueira com capacidade para 60m³ de esterco. O projeto foi iniciado em 2009 e ampliado em 2014.
O extensionista explica que para definir o tamanho do sistema em cada propriedade é necessário fazer o cálculo para 60 dias de esterco curtindo no biodigestor. Considerando que uma vaca produz uma média de 50kg de esterco (esterco, urina e água) por dia e que o produtor rural possui 30 animais, os dejetos diários ficam em 1,5 mil kg (1,3 m3); totalizando, em 60 dias, 90m3, que deverá ser o tamanho do tanque. A esterqueira é dimensionada da mesma forma.
Para a viabilização de um projeto de Biodigestor de Baixo Custo, Muniz dá algumas recomendações. A seguir listamos o material que foi usado na propriedade de Laurentino:
Lista de materiais utilizados
| Quantidade | Descrição |
| 70 | Pedra ardósia 2m x 0,5m x 0,8mm |
| 5 | Sacos de cimento |
| 1 metro | Areia |
| 5 barras | Cano PVC esgoto 100mm |
| 2 | Curva PVC esgoto LR 100mm |
| 2 | Joelho de PVC esgoto 100mm |
| 4 | Troncos de eucalipto de 20 a 30cm de diâmetro |
| 88m² | Lona encerada de caminhão 8m x 11m |
| 200m | Barra de ferro 5/16 |
| 1 | Flange de água 40mm |
| 5 dias | Mão de obra |
Passo a passo para a construção

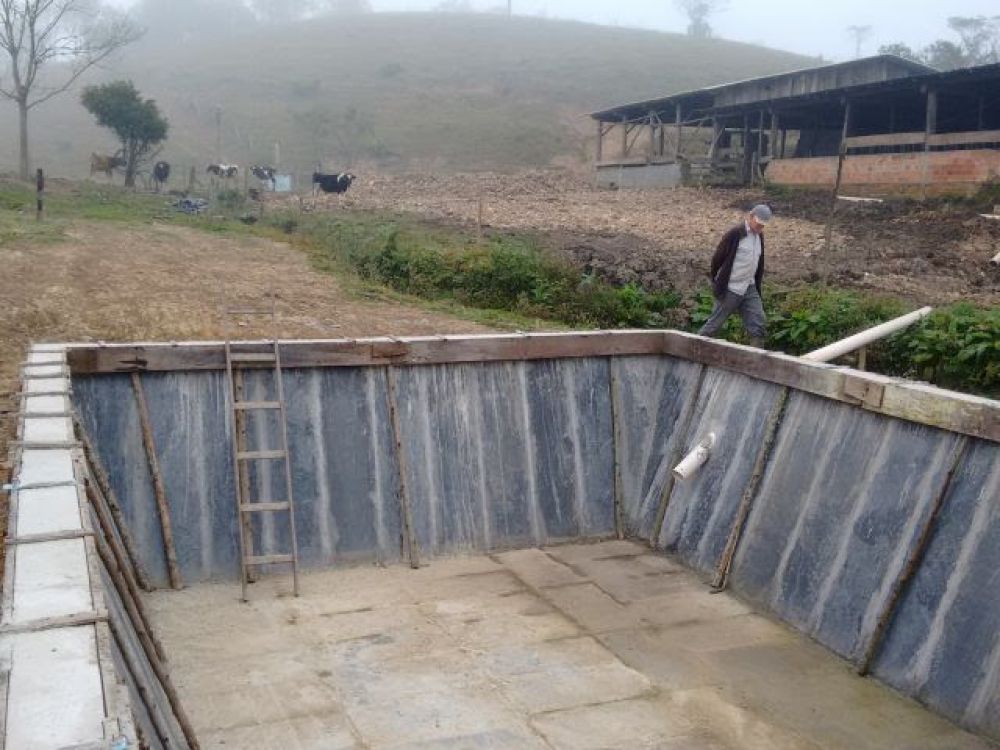

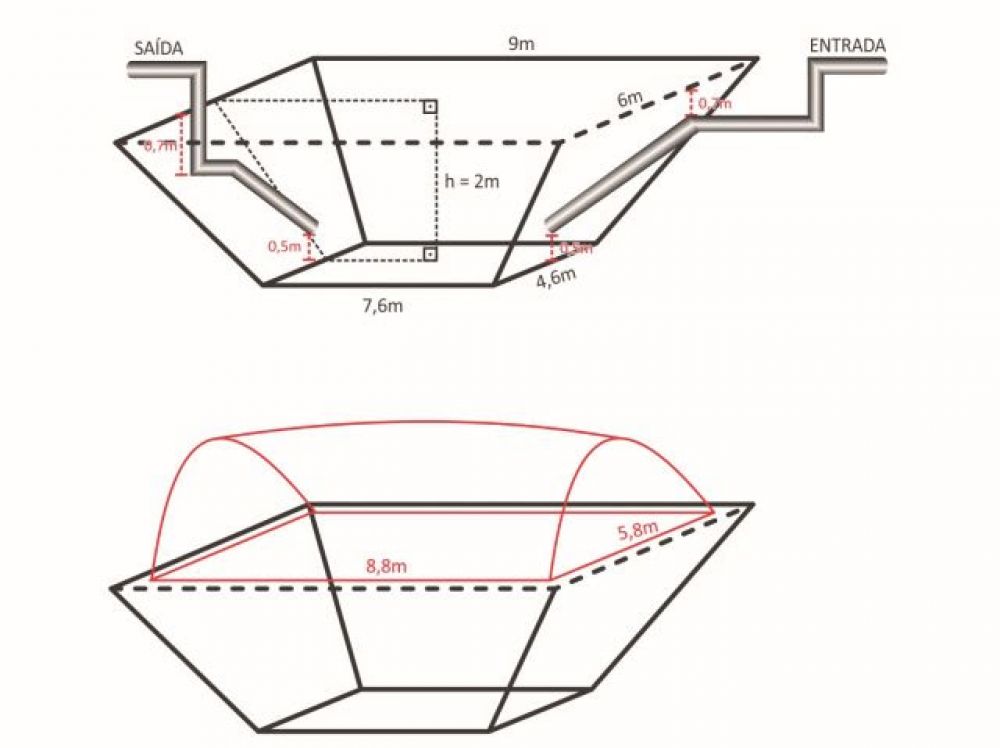

O biodigestor deve respeitar uma distância mínima de três metros da criação. O importante é que não fique muito longe, para facilitar o despejo dos dejetos. Definido isso, o primeiro passo é escavar o buraco para construção do tanque. Na propriedade do casal Luiz, foram 9 metros de comprimento por 6 de largura e 2 de profundidade, feito com pedra ardósia e com uma cinta de concreto para fixar. Na profundidade, o tanque afunilou 70cm para facilitar que a lona assentasse sem alcançar o fundo e nem as tubulações de entrada e saída de esterco.
Em seguida vem a tubulação de entrada dos dejetos e de saída de biofertilizante. Nos dois casos a tubulação tem as mesmas especificações: a diferença é que o de entrada tem cerca de um metro de profundidade a mais e conta com um joelho para jogar o esterco ao fundo. Na saída ele é um pouco mais alto e possui um vaso comunicante com a esterqueira, que vai receber o esterco já fermentado e que vai servir de fertilizante. Por se tratar de um vaso comunicante, a saída do esterco é espontânea.
O próximo passo foi instalar a lona. Ela não é fixa: flutua dentro no tanque e deve descer, no máximo, 50cm adentro. A lona deve ter dois metros a mais na largura e no comprimento do tanque. Para ajustá-la, Muniz utilizou quatro troncos de eucalipto de 30 cm de diâmetro. O tamanho dos troncos foi calculado para ter 20cm a menos que a largura e o comprimento do tanque.
Funcionamento do Biodigestor
O biodigestor pode ser alimentado todos os dias. O extensionista, porém, sugere deixar o esterco em uma caixa de decantação por dois dias antes de levá-lo ao biodigestor, para que se decantem a pedra e a areia que possam existir no material, evitando estragar o equipamento que vai espalhar o biofertilizante.

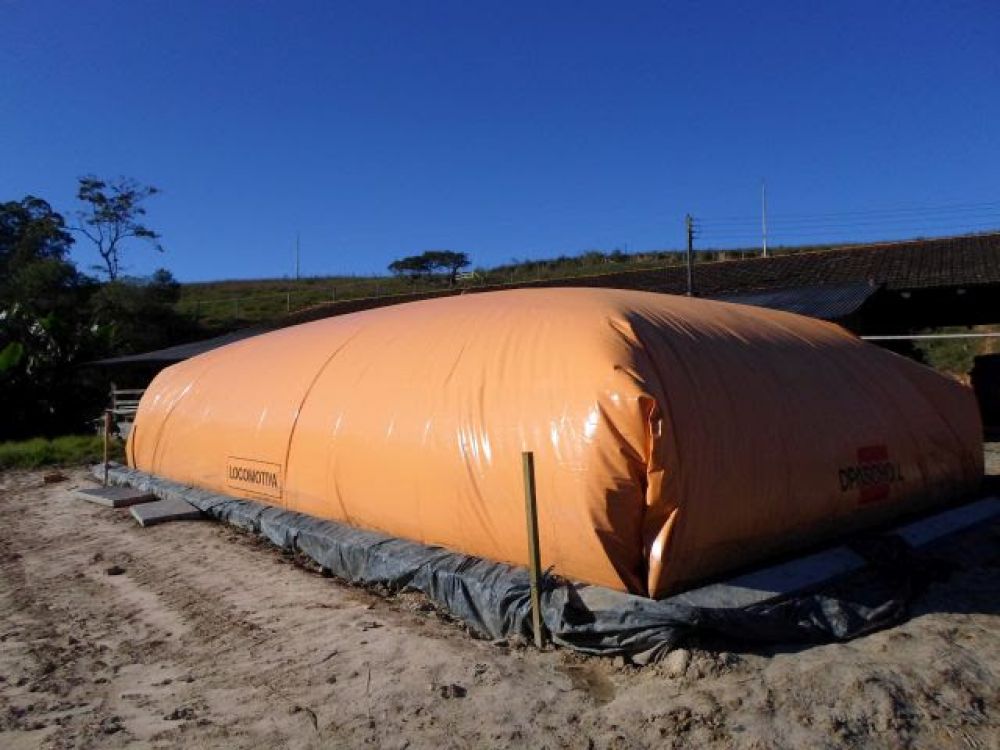

À medida que o biogás é produzido, vai ocupando o espaço do tanque, fazendo com que a lona pareça um balão: ela sobe ou desce conforme a quantidade de gás. Por isso a saída do gás fica localizada em cima da lona. Essa saída pode ser feita com tubulação de 30 a 40mm em PVC, para melhor segurança e para aumentar o volume na queima, pois não se trata de um gás sob pressão.
O biogás, quando produzido no verão, pode gerar o acúmulo de água dentro da tubulação de gás. Por isso é necessário instalar um dreno para retirar o líquido. A solução encontrada por Muniz foi instalar torneiras nas partes mais baixas para captar essa água.
Ao ser produzido, o gás é canalizado para a sala de ordenha e para o fogão da cozinha. Nesse fogão foi instalada uma serpentina para aquecer a água, que vai para um boiler (estrutura para manter a água aquecida) e dali é distribuída para a torneira da cozinha e para o chuveiro. Com assessoria Epagri.
Veja a maquete eletrônica que explica como funciona o biodigestor:
Assista a reportagem da Epagri na propriedade de Ademar e Zenilde Nunes Luiz para conhecer o projeto de Biodigestor de Baixo Custo.
